新工艺：房车遮阳棚安装遇到3D打印技术

巴东

就要安装电动遮阳棚了，安装位置的车体曲面与遮阳棚的直线背挂板，给安装带来了麻烦，直接螺丝拉住挂板，力道大了车体曲面会被拉变形，力道小了，安装的强度难以保证，出行之后的各种路况，想想就心虚。逆向数据采集与3D打印的技术结合，遮阳棚的可靠安装，有了新的工艺方案

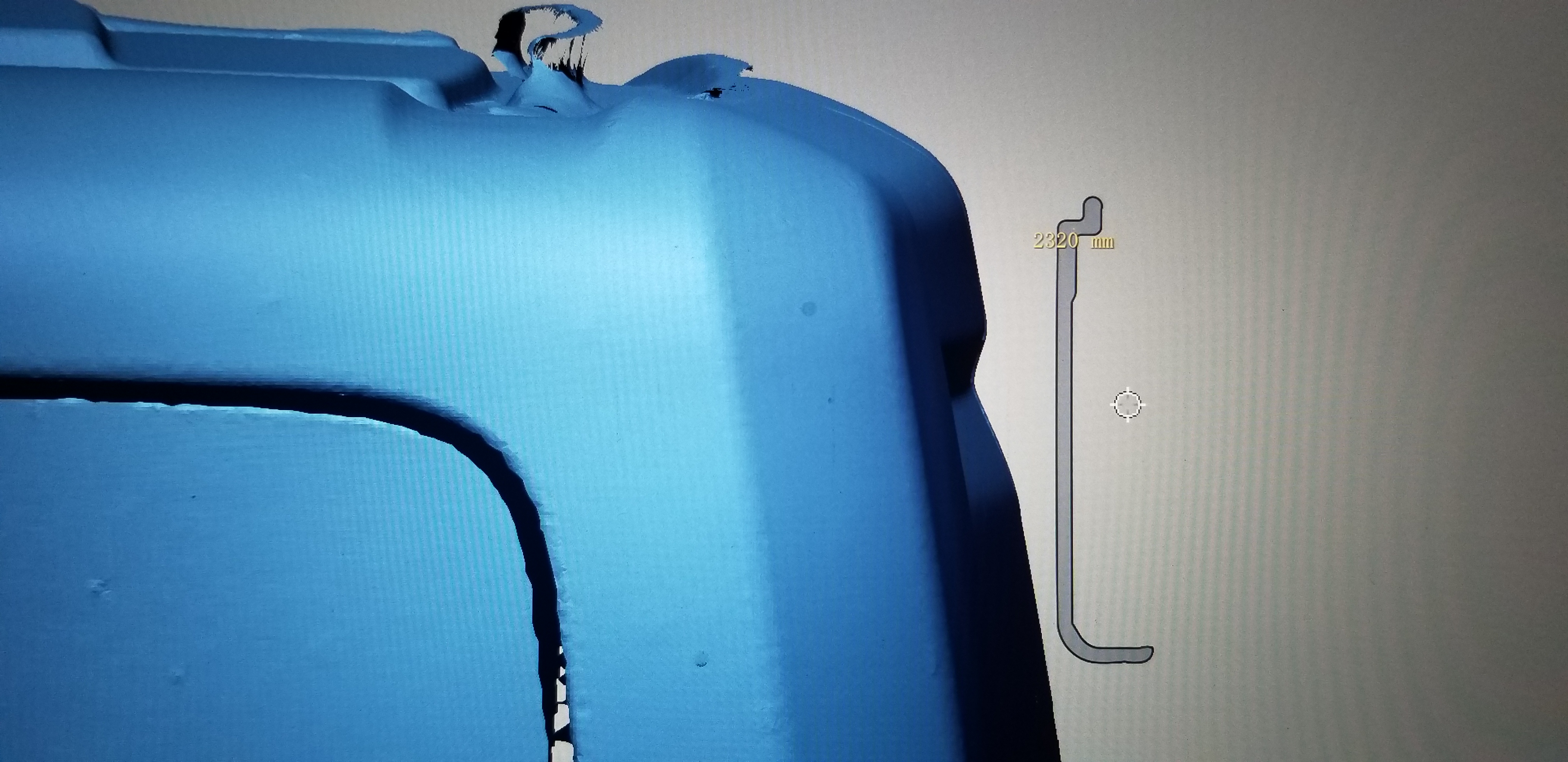

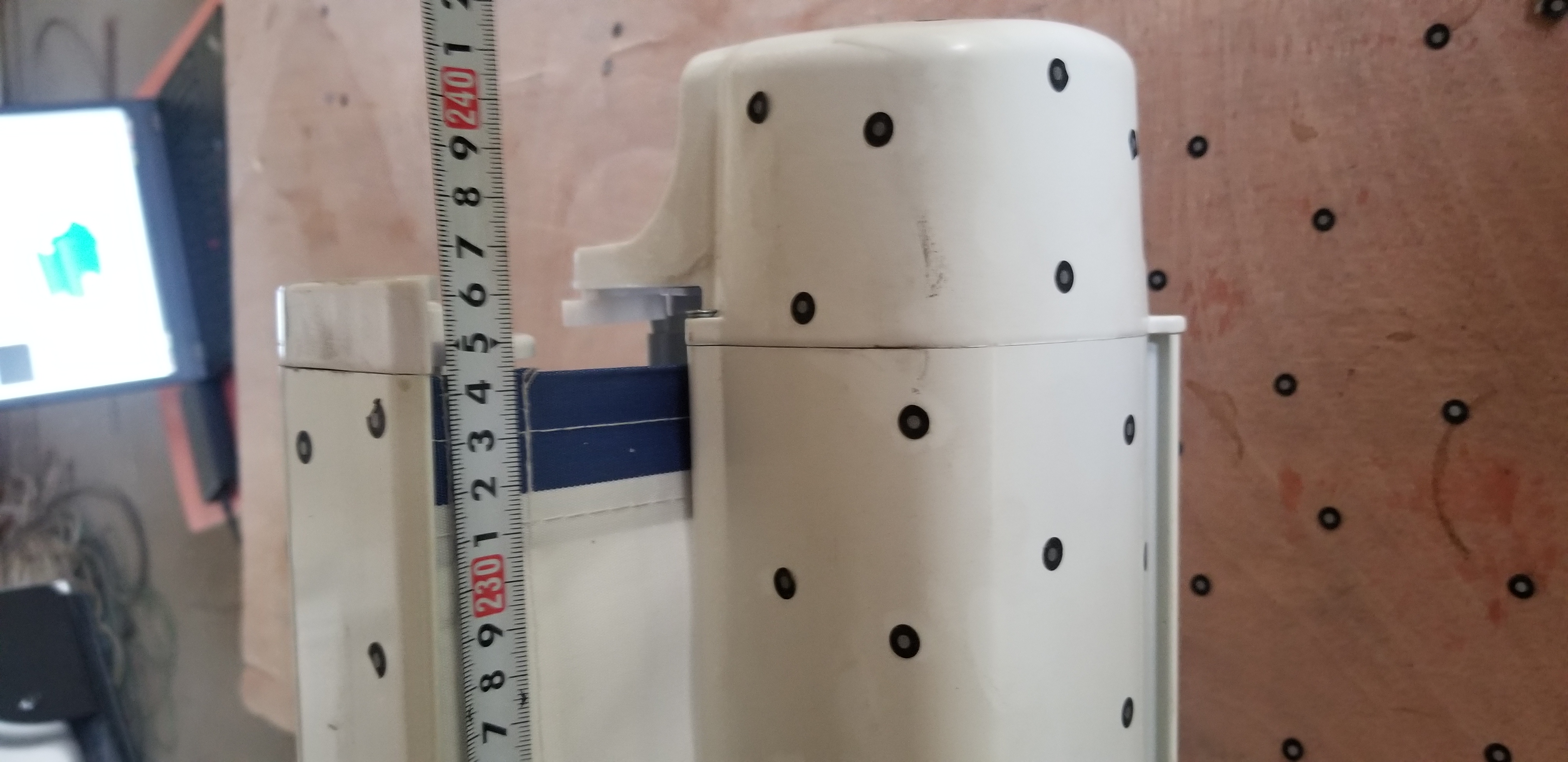

三维扫描仪对数据进行采集

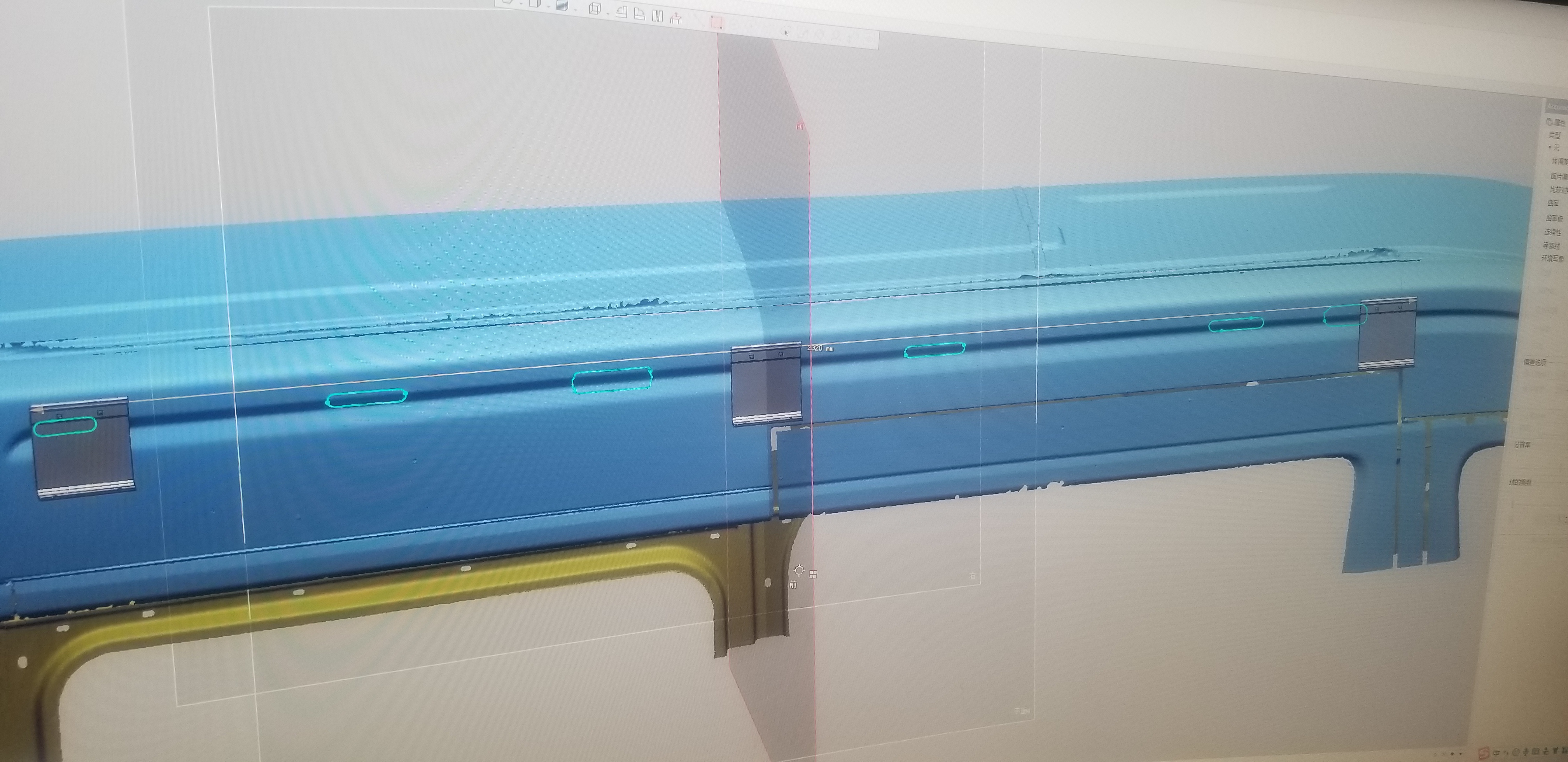

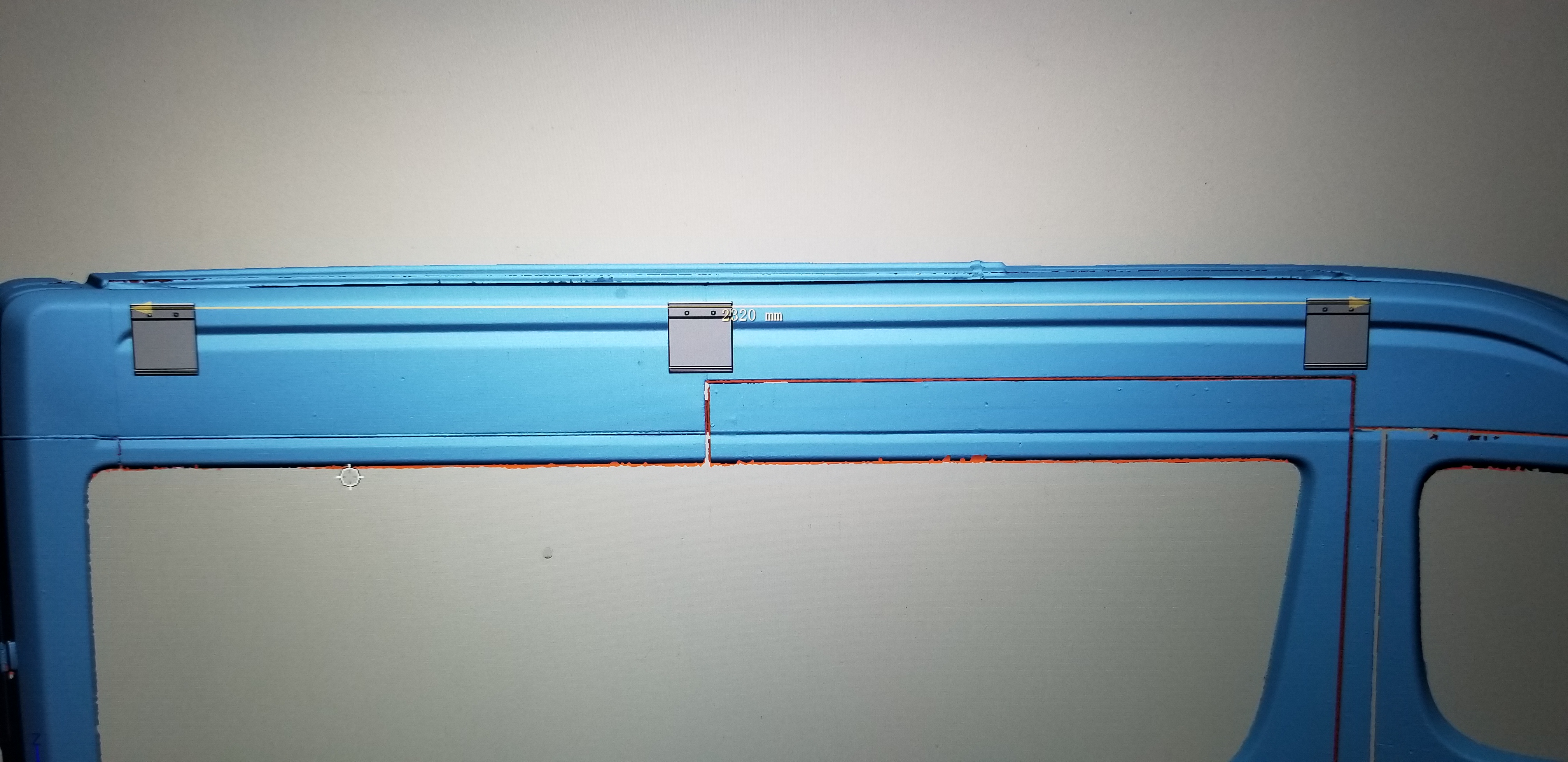

车体逆向数据与遮阳棚挂板的逆向数据，整合设计。亮蓝的长槽口线条，是车内骨架的开口部分，安装的加长马车螺杆，从这里穿出，遮阳棚挂板与加强板通过异形垫板夹紧，带备帽锁紧。

正面布置，间距等尺寸

侧面布置

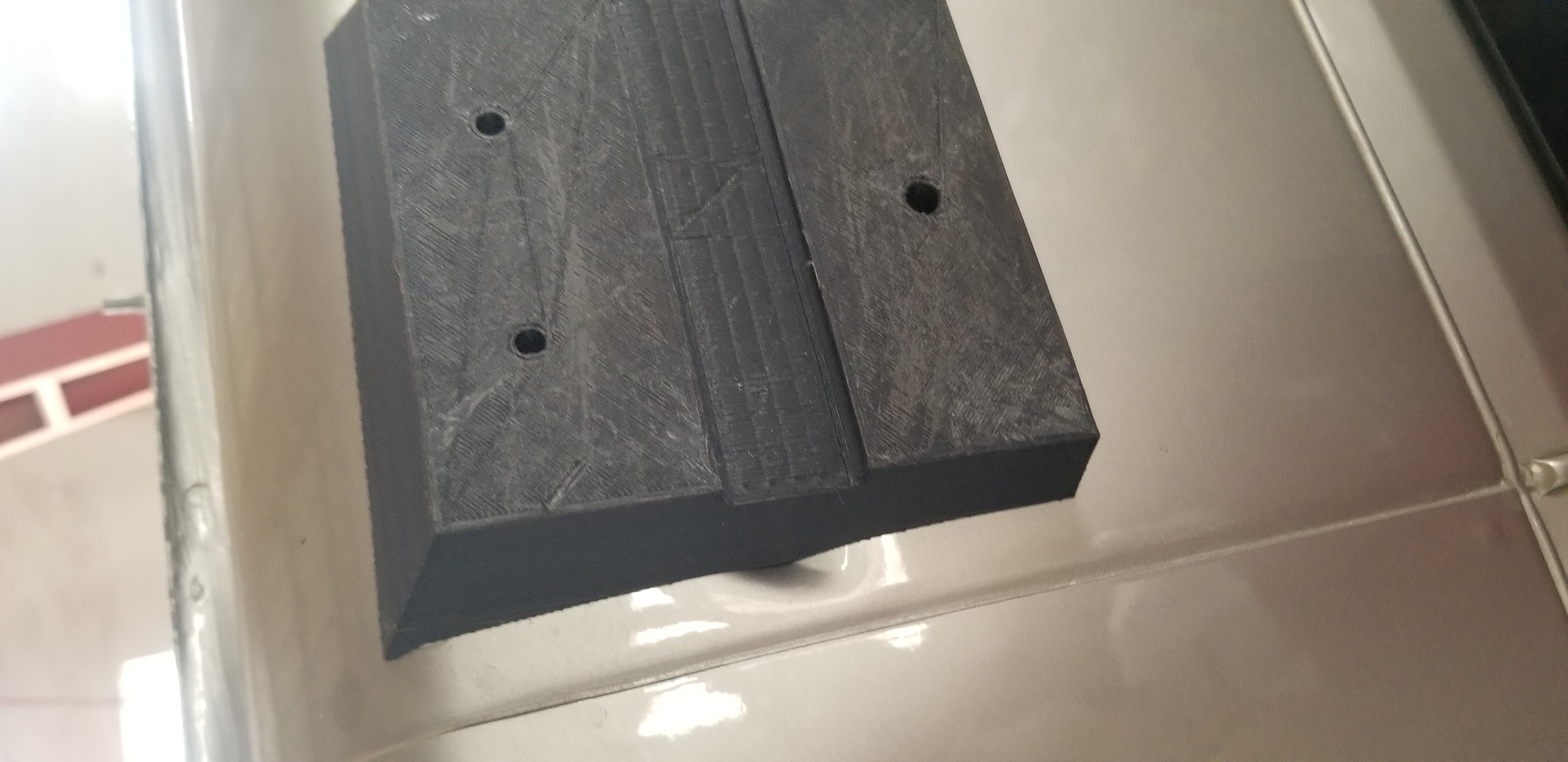

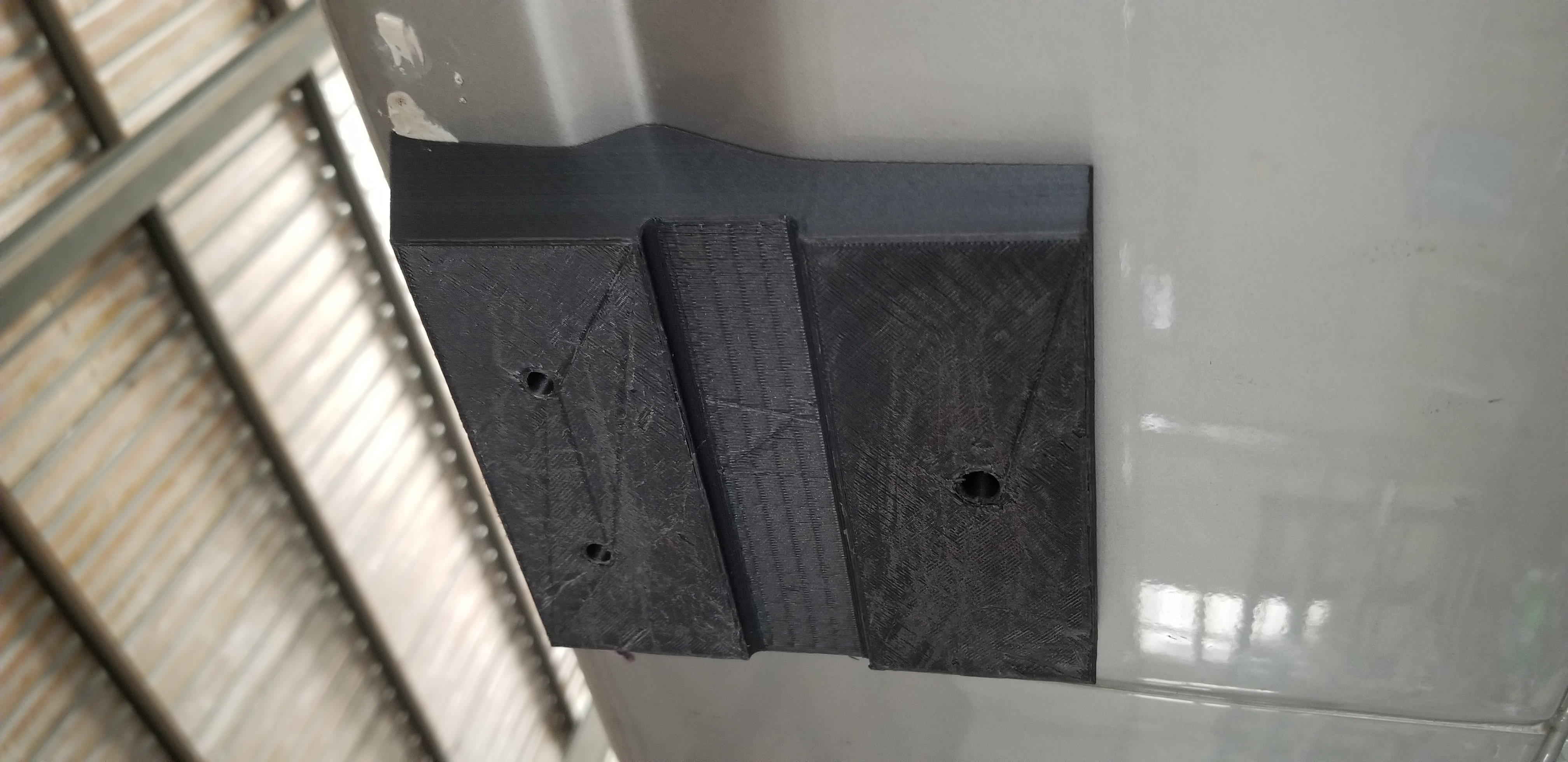

3D打印严丝合缝

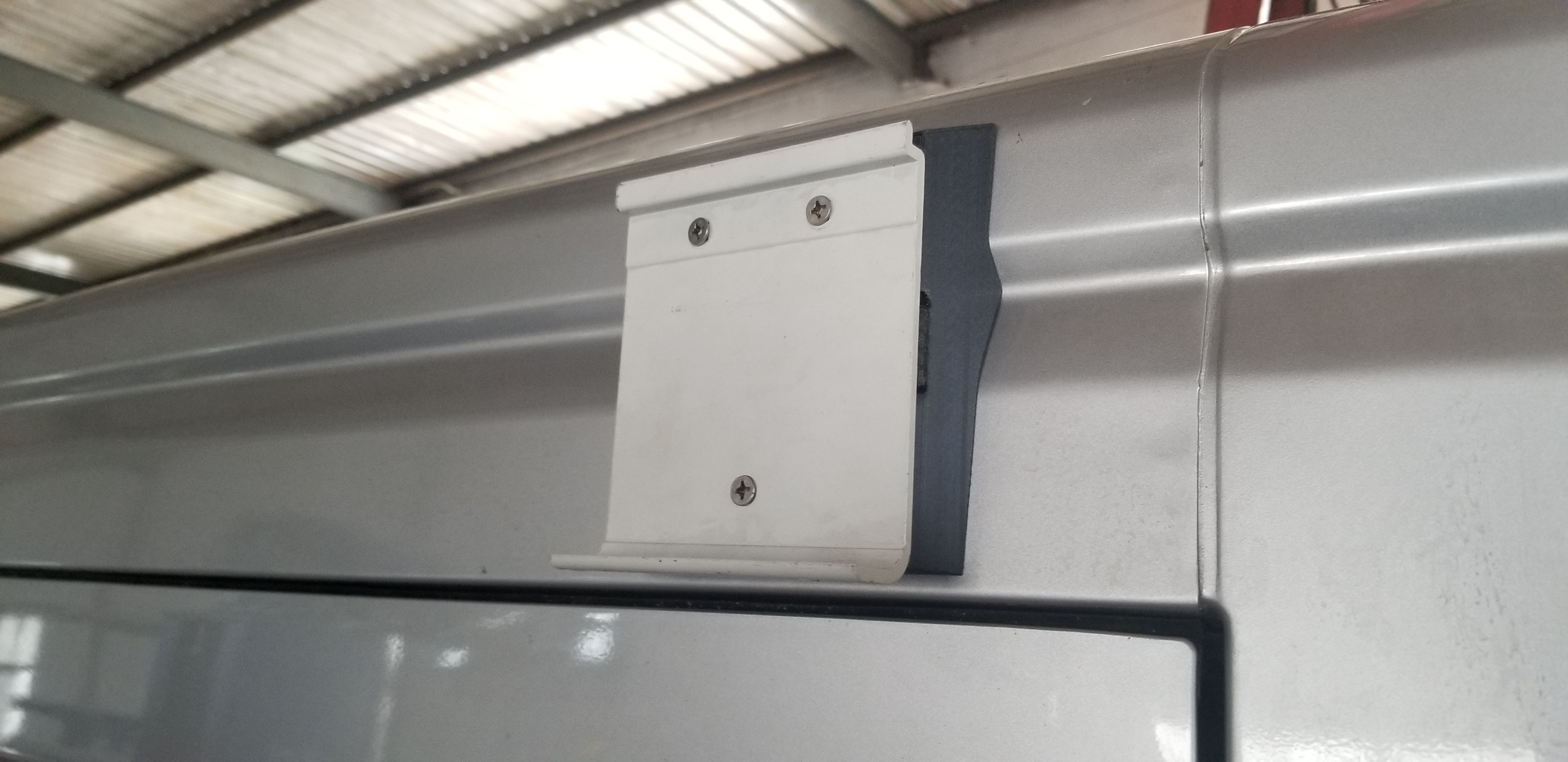

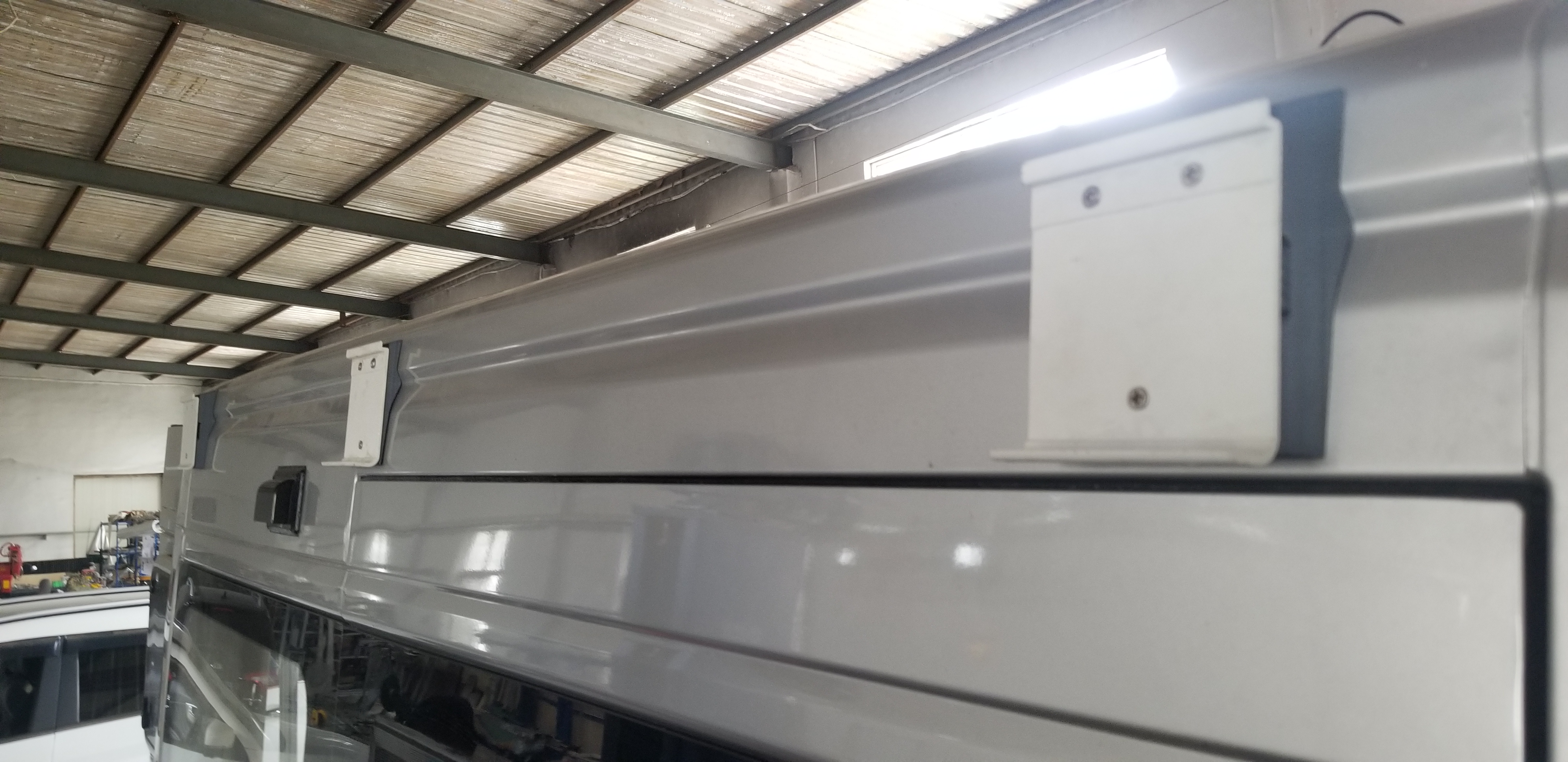

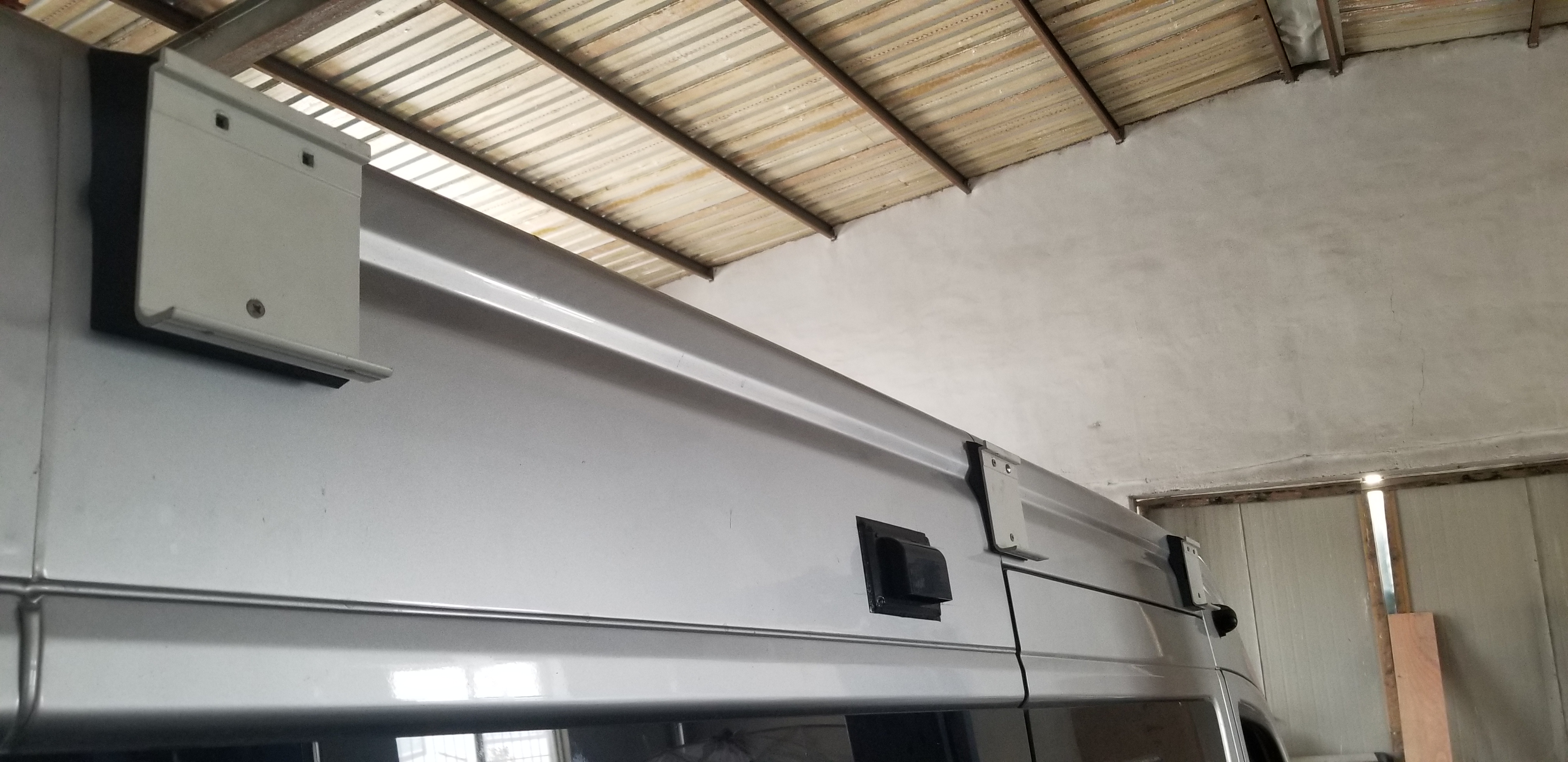

挂板安装

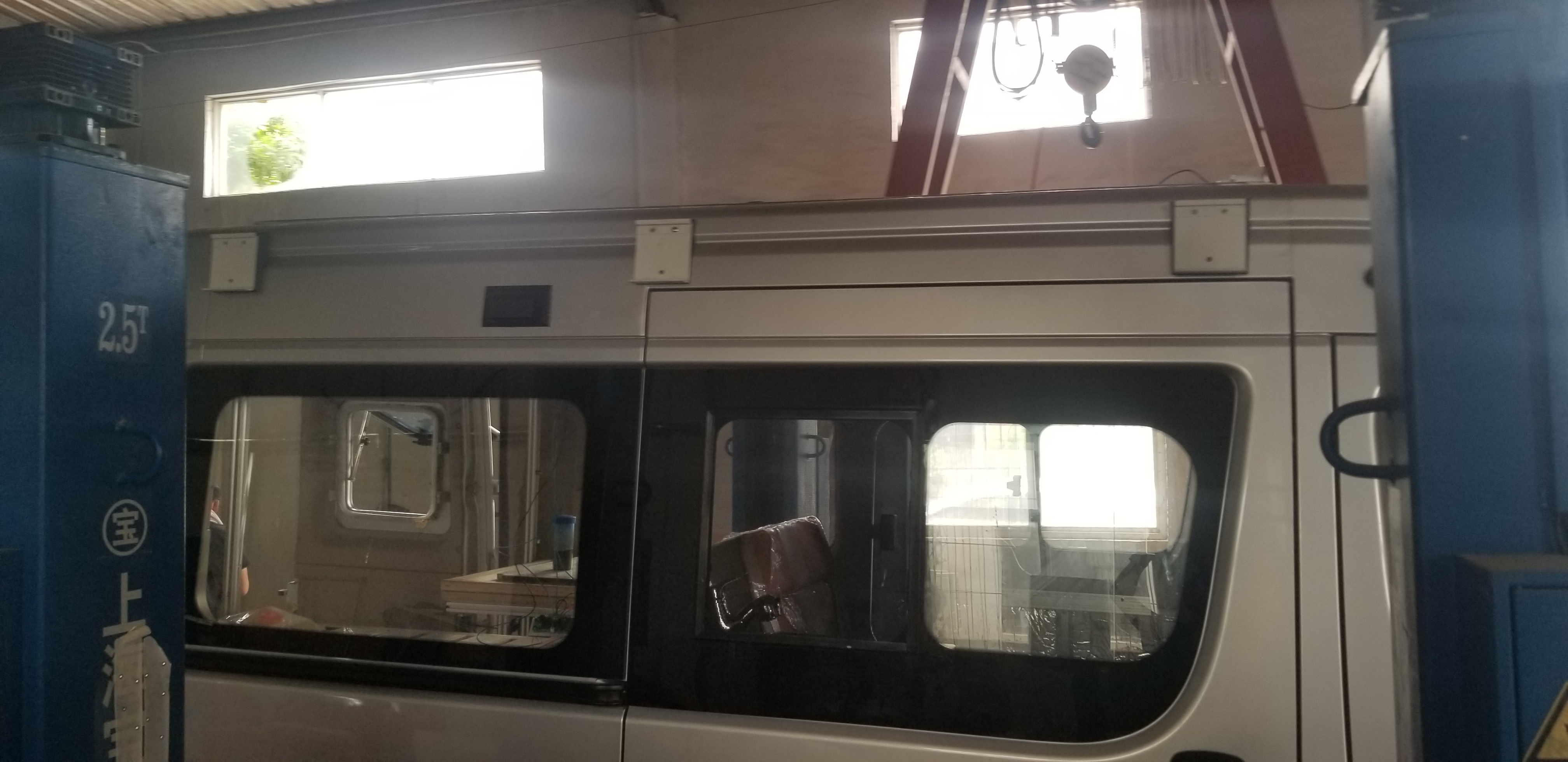

遮阳棚平稳可靠安装完成

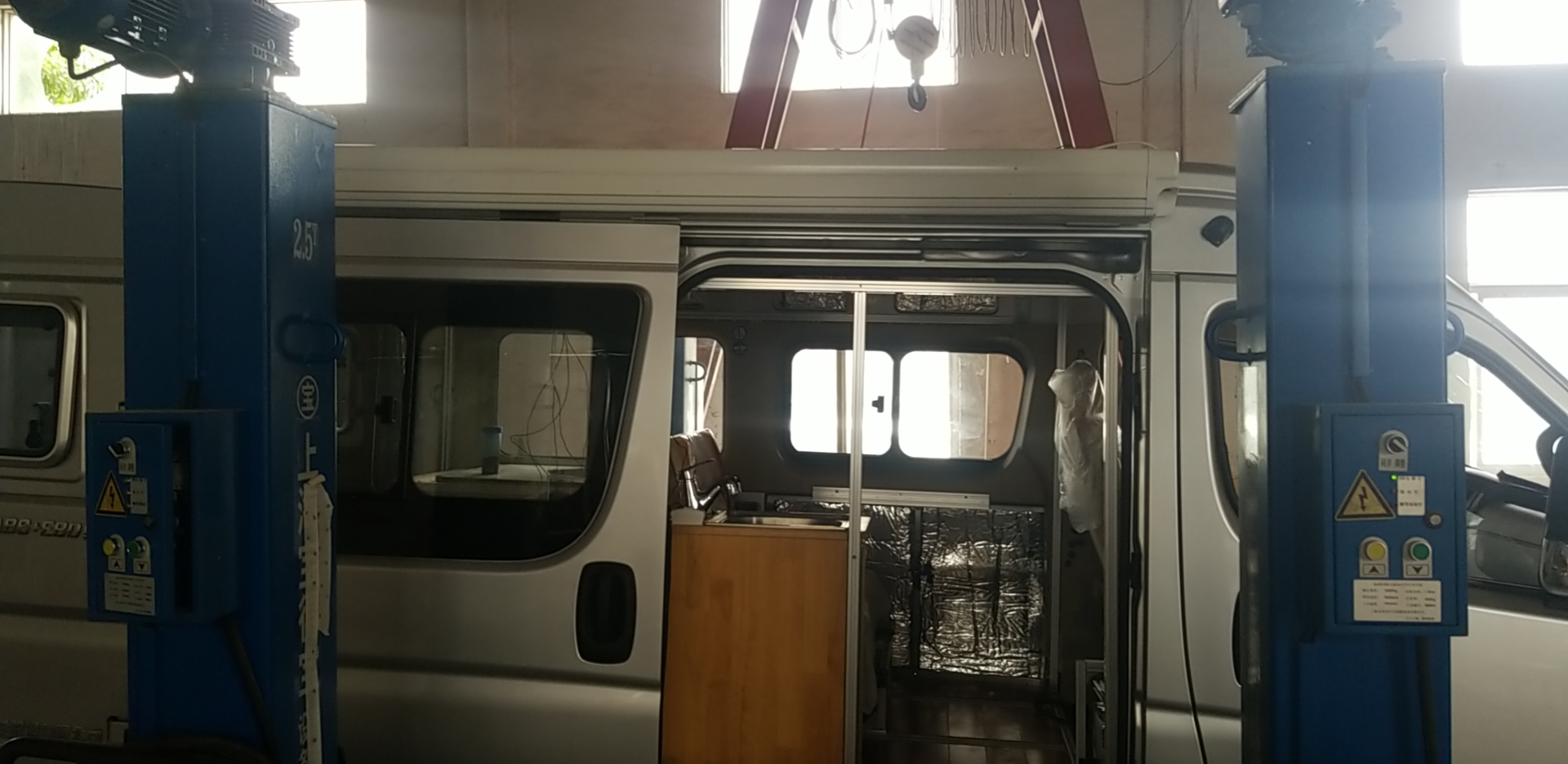

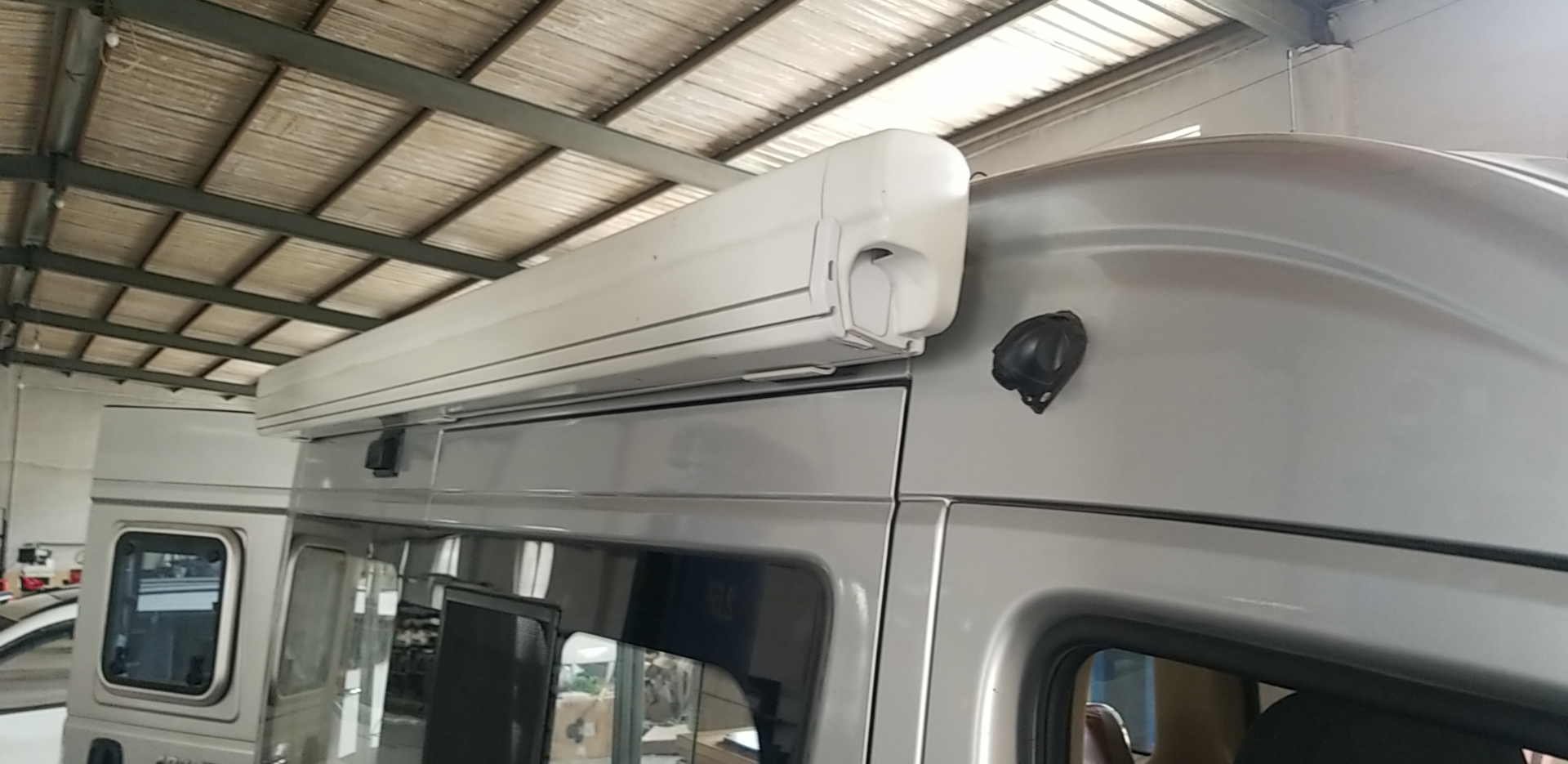

整体效果

aurv · 发表于 2020-8-30 11:57:31

服了楼主，给你点赞，我正在询车，介时找你打一套

地精军刀 · 发表于 2020-8-30 12:00:57

厉害，建模型了，就可以批量生产了，成本才会低，只是一个异型垫片，用橡胶切割一个不也严丝合缝挺好的吗

巴东 · 发表于 2020-8-30 12:09:36

aurv 发表于 2020-8-30 11:57
服了楼主，给你点赞，我正在询车，介时找你打一套

谢谢你的认可，可以加V badog80

巴东 · 发表于 2020-8-30 12:13:17

地精军刀发表于 2020-8-30 12:00
厉害，建模型了，就可以批量生产了，成本才会低，只是一个异型垫片，用橡胶切割一个不也严丝合缝挺好的吗 ...

数模有了，3D打印可以，数控雕刻也可以，同一车型上安装同一尺寸的遮阳棚，这套垫块可以快速装配，定制化量产都没有问题的

巴东 · 发表于 2020-8-30 12:51:45

巴东发表于 2020-8-30 12:09
谢谢你的认可，可以加V badog80

更正 badong80

maxtm · 发表于 2020-8-30 15:46:16

contax645 · 发表于 2020-8-30 17:01:50

我自己装新世代的遮阳棚，车体也有弧度，是两头各垫了6mm厚的铝板，铝板和车体之间打点结构胶先，这样铝板不会和车体漆面直接接触，螺丝上紧后，强度也不错。

巴东 · 发表于 2020-8-30 17:36:13

您的安装工艺就是很好的方案，强度就可以得到保证了。?我是在摸索房车改装工艺的数字化方案，希望大家能出谋划策，提供宝贵建议?

巴东 · 发表于 2020-8-30 17:55:44

感谢拿您的认可?，试制改装工艺的数字化，进程路漫漫
